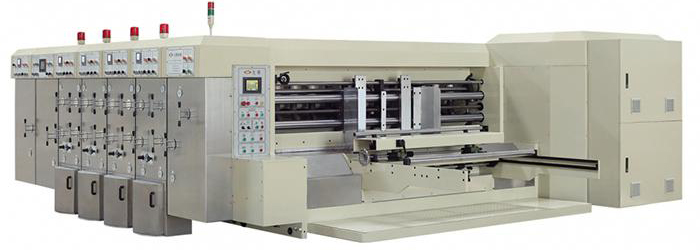

Machine de transformation de carton ondulé G4

(Machine de découpe, Slotter imprimeur à grande vitesse G4)

Components

La machine de transformation de carton ondulé G4 est composée de quatre parties qui sont le margeur, la machine d'impression du carton ondulé, le slotter de carton ondulé et la machine de découpe rotative.

La machine de production de carton ondulé peut effectuer l’impression multicolore du carton, le rainurage, l’ébavurage, la découpe d’angle, la découpe à l’emporte-pièce, le perçage et autres processus multi canaux en une seule opération.

Machine de transformation de carton ondulé G5
Flux de travail de la machine de transformation de carton ondulé

Le margeur de plaque de carton adopte une transmission servomoteur. Les rouleaux du margeur effectuent un mouvement rotatif pour transférer la plaque de carton à la machine d'impression flexographique. Lorsque la plaque atteint la machine d'impression de carton, le rouleau anilox et le rouleau en caoutchouc transfèrent l’encre à la plaque d’impression. Le carton est transféré de façon stable par l’arbre d’alimentation et le motif est imprimé de façon précise sur le carton. Enfin, le carton sera transféré au slotter pour le rainurage ou à la machine de découpe rotative pour le processus de découpe en fonction des exigences du client.

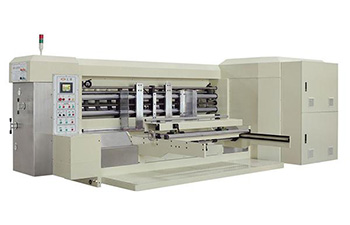

    1. Margeur automatique
    2. Margeur automatique Le margeur automatique intègre un servomoteur qui effectue la rotation des cylindres et le transport des plaques de carton vers la machine d'impression flexographique.

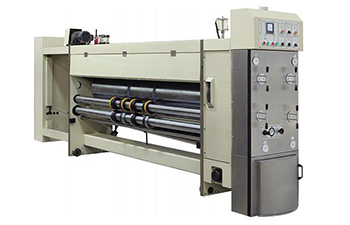

    1. Machine d'impression
    2. Machine d'impression Lorsque le carton arrive à la machine d'impression de carton, le système de raclage pulvérise uniformément l’encre sur le cylindre en caoutchouc.

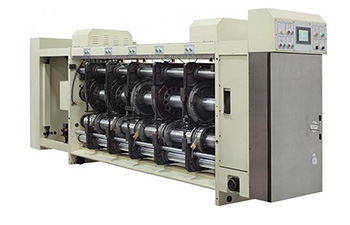

    1. Slotter - pour carton ondulé
    2. Slotter - pour carton ondulé Le slotter est utilisé pour le rainurage régulier de la plaque de carton ondulé imprimée en une forme primaire.

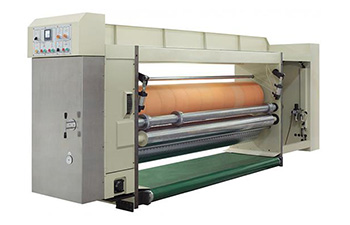

    1. Machine de découpe rotative
    2. Machine de découpe rotative La machine de découpe rotative utilise principalement du bois moulé pour la découpe à l’emporte-pièce de surface irrégulière du carton, selon les exigences du client.
Spécifications de la machine de transformation de carton ondulé
  • La machine de transformation de carton ondulé adopte un système de contrôle à fréquence variable pour le contrôle du volume de l’air, lequel est ajustable en fonction de la vitesse.
  • La machine adopte la fonction automatique de remise à zéro.
  • Adoptant un contrôle par ordinateur, la machine peut être ajustée par un seul bouton et mémoriser 999 commandes.
  • La machine de transformation de carton ondulé dispose d’un dispositif d’alarme en cas d’insuffisance d’encre, ce qui l’empêche de s’endommager pendant son exploitation à grande vitesse.
  • L’écart entre les essieux des roues inférieurs et supérieurs peut être ajusté par verrouillage automatique. Toutes les unités adoptent un dispositif plat de séparation de l’huile.
  • Notre équipement déclenche l’alarme en cas de défaillance dans le but d’assurer la sécurité de la production et une production continue.
Paramètres
Modèle JF0820 JF0920 JF1224 JF1424 JF1228 JF1428 JF1628 JF1632 JF2236
Vitesse maximale (pcs/min) 250 250 200 200 180 160 160 150 110
Taille max d'alimentation (mm) 800×2050 900×2100 1200×2500 1400×2500 1200×2900 1400×2900 1600×2900 1600×3300 2200×3700
Taille min d'alimentation (mm) 260×600 280×600 370×700 370×700 370×700 390×700 450×850 450×850 650×800
Taille du saut d'alimentation (mm) 1200×2050 1200×2050 1600×2500 1600×2500 1600×2900 1600×2950 2000×2850 2000×3200 2400×3200
Taille max d'impression (mm) 750×2000 850×2000 1150×2400 1350×2400 1150×2800 1350×2800 1550×2800 1550×3200 2150×3600
Ecart min de rainurage (couteau inverse) 230×70×230×70 230×70×230×70 240×70×240×70 250×90×250×90 240×70×240×70 250×90×250×90 280×120×280×120 280×120×280×120 280×120×280×120
Epaisseur de la plaque d'impression (mm) 7.2
Epaisseur de la plaque 1.5-12

Jiufeng offre la ligne de production de boîte et caisse en carton comprenant le pliage de la plaque de carton ondulé, l’impression du carton, le rainurage, la découpe du carton, le pliage du carton et le contre collage. La machine de transformation de carton ondulé a été fabriquée grâce à notre grande expérience datant de 1996. Nous pouvons donc offrir aux clients des solutions de traitement de carton ondulé de haute qualité.
